چگونه یک کابل Cat5 را قطعه قطعه کنیم؟

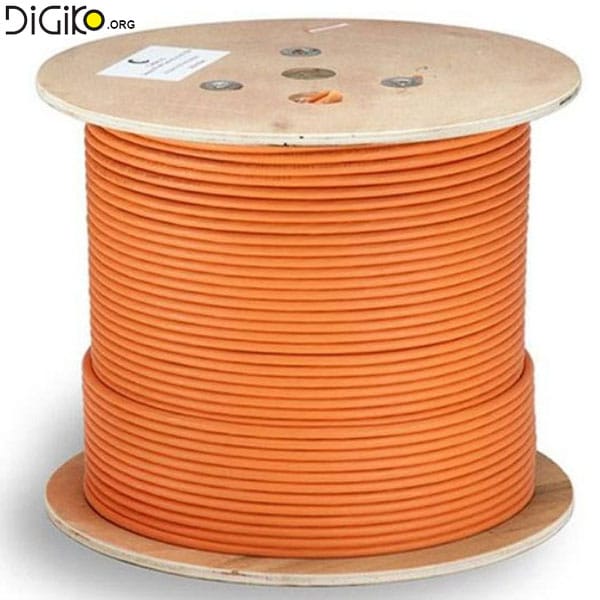

کابل رده 5 یا Cat5 از مجموعه ای از چهار جفت پیچ خورده کابل های کوچکتر تشکیل شده است که سیگنال های محصور شده در ژاکت پلاستیکی قابل انعطاف را انتقال و دریافت می کنند. کابل های Cat5 اتصالات اترنت را بین کامپیوترها ، روترهای شبکه و هابها با سرعت حداکثر 100 مگابیت در ثانیه و مسافت تا 100 متر فراهم می کنند. فروشندگان تجاری کابل های Cat5 را در قرقره ها به فروش می رسانند تا بتوان کابل را به اندازه و همچنین در طول از پیش بریده شده که برای اکثر نیازهای شبکه های کامپیوتری کار می کنند ، کاهش داد. سیم های زوج پیچ خورده دارای کد رنگی هستند ، بنابراین می توان آنها را به درستی در پایانه های RJ-45 خاتمه داد. در صورت نیاز به طولانی شدن کابل Cat5 ، می توان آن را با طول اضافی کابل شکاف داد.( کابل Cat5 را میتوانید از فروشگاه دیجیکو تهیه کنید.)

گام1:
طول کابل موجود را اندازه گیری کرده و آن را از فاصله اتصال کم کنید تا مشخص شود چه مقدار کابل شکاف برای برش وجود دارد.

گام2:
طول کابل Cat5 را به طول کمی بزرگتر از اندازه گیری پاشش خود اندازه بگیرید و برش دهید و سپس در هر انتهای حدود نیم اینچ از کابل کابل را بردارید.

گام3:
کابل خاتمه یافته (جک های RJ45 در هر دو طرف) را به نصف برش دهید و حدود یک نیم اینچ از کابل کابل را در هر طرف برش بردارید

گام4:
چهار جفت پیچ خورده (هشت سیم ، چهار جفت به رنگ سفید / سبز ، سفید / نارنجی ، سفید / آبی ، سفید / قهوه ای) را در انتهای بریده شده هر کابل جدا کنید.

گام5:
برای جدا کردن یک چهارم اینچ محافظ سیم برای همه کابل ها از نوار سیم یا یک تیغ ابزار تیغ استفاده کنید. مراقب باشید که جفت سیمها سالم نماند.

گام6:
هر سیم را در دو انتهای کابل انشعاب به سیم مربوطه در دو کابل بریده شده (آبی تا آبی ، سبز به سبز و غیره) پیچانده و هر اتصال سیم در معرض را با یک تکه نوار برقی بپیچید.

گام7:
نوار الکتریکی را در اطراف کابل Cat5 در نقاط انشعاب ببندید تا شکاف را تمام کنید.
